内容摘要：FinFET称为鳍式场效晶体管 (FinField-EffectTransistor；FinFET)是一种新的互补式金氧半导体(CMOS)晶体管。闸长已可小于25nm。该项手艺 的发明人是加州大学伯克利分校的胡正明教授。Fin是鱼鳍的意思，FinFET命名凭证晶体管的形状与鱼鳍的相似性。
FinFET称为鳍式场效晶体管 (FinField-EffectTransistor；FinFET)是一种新的互补式金氧半导体(CMOS)晶体管。闸长已可小于25nm。该项手艺 的发明人是加州大学伯克利分校的胡正明教授。Fin是鱼鳍的意思，FinFET命名凭证晶体管的形状与鱼鳍的相似性。
发明人
该项手艺的发明人是加州大学伯克利分校的胡正明（ChenmingHu）教授。胡正明教授1968年在台湾国立大学获电子工程学 士学位，1970年和1973年在伯克利大学获得电子工程与盘算机科学硕士和博士学位。现为美国工程院院士。2000年依附FinFET获得美国国防部高 级研究项目局最优异手艺成绩奖（DARPA Most Outstanding Technical Accomplishment Award）。他研究的 BSIM模子已成为晶体管模子的唯一国际标准，作育了100多名学生，许多学生已经成为这个领域的大牛，曾获Berkeley的最高教学奖；于 2001~2004年担当台积电的CTO。
事情原理

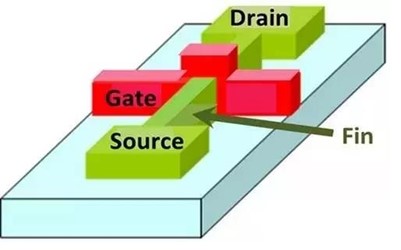

FinFET闸长已可小于25纳米，未来预期可以进一步缩小至9纳米，约是人类头发宽度的1万分之1。由于在这种导体手艺上的突破，未来芯片设计职员可 望能够将超等盘算机设计成只有指甲般巨细。FinFET源自于古板标准的晶体管—场效晶体管(Field-Effect Transistor, FET)的 一项立异设计。在古板晶体管结构中，控制电流通过的闸门，只能在闸门的一侧控制电路的接通与断开，属于平面的架构。在FinFET的架构中，闸门成类似鱼鳍的叉状3D架构，可于电路的两侧控制电路的接通与断开。这种设计可以大幅改善电路控制并镌汰泄电流(leakage)，也可以大幅缩短晶体管的闸长。
生长状态
在2011年头，英特尔公司推出了商业化的FinFET，使用在 其22纳米节点的工艺上。从IntelCorei7-3770之后的22纳米的处置惩罚器均使用了FinFET手艺。由于FinFET具有功耗低，面积 小的优点，台湾积体电路制造股份有限公司（TSMC）等主要半导体代工已经最先妄想推出自己的FinFET晶体管，为未来的移动处置惩罚器等提供更快， 更省电的处置惩罚器。从2012年起，FinFET已经最先向20纳米节点和14纳米节点推进。
FinFET和通俗CMOS的区别
CMOS（Complementary Metal Oxide Semiconductor），互补金属氧化物半导体，电压控制的一种放大器件。是组成CMOS数字集成电路的基本单位。
在盘算机领域，CMOS常指生涯盘算机基本启动信息（如日期、时间、启动设置等）的芯片。有时人们会把CMOS和BIOS混称，着实CMOS是主板上的一块可读写的RAM芯片，是用来生涯BIOS的硬件设置和用户对某些参数的设定。
在今日，CMOS制造工艺也被应用于制作数码影像器材的感光元件，尤其是片幅规格较大的单反数码相机。
SOI和体硅FinFET的较量

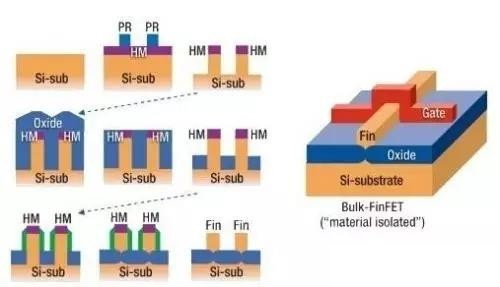

本文较量了SOI和体硅FinFET器件在性能、加工工艺及其本钱上的差别。若是要使SOI和体硅的FinFET器件具有相类似的性能，体硅 FinFET器件的制备流程将更为重大。在SOI晶圆上，氧化埋层隔离了分立的晶体管，而在体硅器件中，隔离作用则必需通过晶圆工艺来形成。我们将证实， 由于体硅FinFET工艺更为重大，使得器件的差别性抵达SOI的140%～160%，并会对制造和工艺控制爆发严肃的挑战。虽然SOI基片更为腾贵一 些，但更为重大的体硅FinFET工艺本钱的增添概略上已抵消了这部分开销，从而使得在大批量生产时其本钱能与体硅工艺概略上相当。

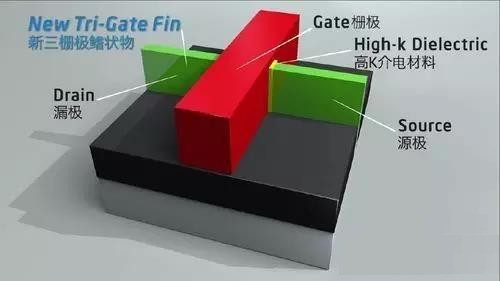

当半导体业界向22nm手艺节点挺进时，一些制造厂商已经最先思量怎样从平面CMOS晶体管向三维（3D）FinFET器件结构的过渡问题。与平面晶体 管相比，FinFET器件刷新了对沟道的控制，从而减小了短沟道效应。平面晶体管的栅极位于沟道的正上方，而FinFET器件的栅极则是三面困绕着沟道， 能从双方来对沟道举行静电控制。
